LED显示屏（含安装）

全彩显示屏

1、结构说明：像素点采用1红1蓝1绿三合一；安装方式：钢挂贴墙式安装

2、室内全彩单元板显示效果更加清晰细腻；实现高刷新率、高灰阶及较高灯管利用率；无残影、防“毛毛虫” 、低功耗、低突波等.

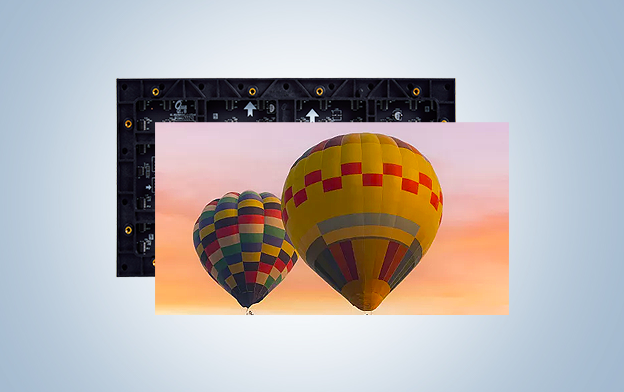

3、模组尺寸：320mm*160mm ，组分辨率128点×64点；

4、驱动器件：采用动态行驱动芯片 ，具有支持亮度调节功能。

5、★支持电源均流DC4.2V～DC5V，供电支持电源双输出电压DC2.8V/DC3.8V

6、★像素点间距：≤2.5mm ；最佳视角：水平≥170°，垂直≥170°

7、物理密度：≥160000点/㎡

8、刷新频率：1920Hz；

10、★最大对比度：≥8300：1

11、★校正后白平衡亮度：≥630cd/m2

12、★亮度均匀性：≥99%

13、★色温：800K-18000K具有可调整性

14、★灰度级数：采用14bit

15、★模组平整度：≤0.03mm；

16、★整屏平整度：≤0.04mm

17、★画面延时 ≤500ns

18、★色温为6500K时，100%、75%、50%、25%四档电平白场调节色温误差≤200K

19、产品采用高端芯片，可智能调节正常工作与睡眠状态下的节能效果（动态节能，智能息屏），开启智能节电功能比没有开启节能45%以上 ，使用环境室内；每平方单元板最大功率 ≤457W/㎡；配电功率（每平方最 大功率÷78%÷85%） ≤689W/m2；输入电压(直流) 4.5±0.1V 最大电流≤5.2A；单元板功率 ≤24W ；驱动方式：1/32恒流驱动

20、★为不影响屏体周边人员的健康，要求投标人所投LED显示屏在正常工作中，显示屏1m范围内，前后左右4个位置噪音不大于1.4dB；所投LED显示屏观看舒适度需符合：“人眼视觉舒适度(VICO)1级，基本无疲劳感。

21、★平均无故障时间：MTBF平均无故障时间≥20000h；MTTR平均修复时间≤4分钟

22、宽色域  测试NTSC色域≥120% ,灰度等级 红、绿、蓝各14- 16bits 显示颜色 43980亿种；

23、★防火阻燃功能：防火阻燃必须达到V-0等级

24、换帧频率 ≥60帧/秒 刷新频率1920Hz；输入信号 DVI/VGA/HDMI/DP、复合视频信号、S-VIDEO、YpbPr(HDTV) ；

以上参数本项标有★的技术参数需提供由权威检测机构出具带有“CNAS”、“CMA”、“ilac-MRA”标志的检测报告（提供相关证书复印件并加盖制造商公章）

1、★生产厂商通过3C，CE,ROHS，FCC认证，（提供有效的证书复印件，加盖制造商公章）

2、★为保证产品质量、供货渠道的合法性提供制造相应证明文件。(质保函和授权书)

3、★所投LED显示屏生产厂家具有国军标管理体系认证证书，证书覆盖范围包含但不限于LED显示屏的设计、生产及控制系统、电源、配电柜、智控会议屏、智控盒）等，符合GGB9001C-2017标准要求（提供生产厂家复印件并加盖公章）

4、★为了产品安全可靠，所投LED显示屏制造商获得国家机构联合认定为的：国家级认定企业技术中心。（提供相关政府批文复印件，加盖制造商公章）

5、★所投LED显示屏制造商具有：两化融合管理体系评定证书。（提供相关证书复印件并加盖制造商公章）

6、所投LED显示屏生产厂家具有五星级售后服务认证证书，证书覆盖范围包含但不限于LED显示屏及控制系统、开关电源、配电柜、智控会议屏、智控盒等，符合GB/T27922-2011标准要求（提供生产厂家复印件并加盖公章)

7、★投标LED显示屏制造厂商获得由工信部颁发的国家级绿色工厂荣誉（提供证明文件复印件并加盖制造厂商公章）

二、接收卡: 106张

1、集成12路HUB75接口，无需再配转接板，更方便，成本更低;

2、 减少接插连接件，减少故障点，故障率更低;

3、支持常规芯片实现 高刷新、高灰度、高亮度;

4、支持市场主流常规芯片、PWM芯片、士兰芯片;

5、全新灰度引擎，低灰度表现更佳;

6、可消除单元板设计引起的某行偏暗、低灰偏红、鬼影等细节问题;

7、支持高精度 的色度、亮度一体化逐点校正;

8、支持静态到18扫之间的任意扫描 类型;

9、支持灵活抽点、抽行抽列、数据组偏移，可轻松实现各种 异型屏.创意显示屏;

10、单卡支持24组RGB信号输出;

11、支持箱 体标定标序;

12、支持超大带载面积;

13、支持DC 3.8V~5.5V超宽工作电压

三、开关电源: 159台输入电压范围 176VAC~264VAC;额定输入电压: 200VAC ~240VAC输入频率 47 Hz~63Hz; 输入电流: 3A;冷启动冲击电流 : 50A;率: 86% ;空载功耗: 5W;额定输出电压: V1:+4.5Vdc ;额定输出电流范围0~40.0A;稳压精度: 2% ; 负载调整率: 士2%;温度系数: 士0.03%/C ; 电压过冲:<5.0%， 启动时3Sec.; 纹波噪声:<200mV; 容性负载: 至少5000uF.

四、长排线:16P直插数据线420条

五、视频处理器:1台

1. 具备强大的视频信号输入和处理能力的超4K专业主控，不仅支持DP 1.4 和HDMI 2.0接口的4K视频信号输入，同时支持2路HDMI 1.4及2路DVI接口的2K视频信号输入，支持多路信号间无缝切换。单机最大支持带载1048万像素点，其带载宽度最大可达16384像素点，高度最大可达8192像素点

2. 支持最大输入分辨率4096×2160@60Hz，支持自定义分辨率设置

3. 支持16路千兆网口输出

4. 支持对视频信号任意切换，裁剪，拼接，缩放

5. 支持7画面显示，位置，大小可自由调节

6. 支持精确颜色管理，调整显示屏色域

7. 支持视频同步锁相技术

8. 支持独立音频输入输出

9. 支持HDMI和DP音频解析输出，双USB 2.0高速通讯接口，用于电脑调试和主控间任意级联；

10. 支持LAN口控制

11. 支持手机端APP控制

12. 支持RS232串口协议控制，支持HDCP 2.2；

★须提供设备生产商针对本项目的授权和售后服务承诺函（加盖厂家公章）。

★支持接收卡任意位置标准实时故障信息报警显示 （提供厂家盖公章CMA、CNAS第三方检测报告）

★支持屏幕除湿功能，通过自定义设置预热，屏幕减少屏幕水汽，可以减少死灯、短路、暗亮等问题，延长显示屏使用寿命 （提供厂家盖公章CMA、CNAS第三方检测报告）

★为高效兼容交流电网电源的连接方式，视频控制设备可支持与交流电网电源的单独连接（提供厂家盖公章CMA、CNAS第三方检测报告）

★视频控制设备可支持EUT的连接方法（提供厂家盖公章CMA、CNAS第三方检测报告）

★控制软件支持Windows、 macOS、国产，Linux、统信UOS、 Ubuntu和麒麟操作系统                                                                        ★高带宽数字内容保护技术，为了保证HDMI或者DVI传输的高清晰信号 不会被非法录制，设备具备 HDCP1 .4 技术（提供厂家盖公章CMA、CNAS第三方检测报告）

★支持通过手机APP进行黑屏、冻结、HDR、定时设置; 支持对亮度、色温、对比度、饱和度、色调、亮度补偿进行调节; 支持预设模式、EDID 管理、探测接收卡、输入信号管理 （提供厂家盖公章CMA、CNAS第三方检测报告）

★ 设备通过3C认证、并可提供相应证书（加盖厂家公章）                                                                                                                     ★ 软件需提供翻译助手软著证书（加盖厂家公章）

★ 需提供显示屏专业修缝软著证书（加盖厂家公章）

 六、辅助材料：

配电箱1个：≥30千瓦 壁挂式配电箱/逐步上电/带防雷漏电模块及指示灯/（配备过流、短路、断路、过压、欠压、温度监控等保护。

（本次LED设备安装情况复杂施工具备一定难度，需投标供应商在报价前去甲方现场勘查。）

51

平方米
